Laser-Doppler-Vibrometrie mit hoher Auflösung im Frequenzbereich unter 10 Hz

Dr.-Ing. Marvin Schewe

Diese Forschung wurde im Rahmen des DFG-Projekts „Chemische Expansion von Praseodym-Cer-Mischoxidschichten bei hohen Temperaturen“ (Projektnummer 404875250) finanziert.

Motivation

In der industriellen Produktion und der Energieversorgung gewinnen Hochtemperatur-Prozesse immer mehr an Bedeutung. In diesem Zusammenhang besteht ein Bedarf an Sensor-Aktor-Systemen. Dabei sind verfügbare Sensor/Aktor-Systeme, wie z.B. Piezoelemente durch zu geringe Einsatztemperaturen nur eingeschränkt einsetzbar. Eine vielversprechende Alternative ist die chemische Expansion von Volumenkristallen wie Praseodym-Cer-Mischoxiden (PCO), die in Abhängigkeit der Temperatur bzw. der Sauerstoffaktivität eine starke reversible Dehnung erzeugen. Die Sauerstoffaktivität lässt sich dabei auch über ein geeignetes Substrat mit einer Spannung steuern. Dabei sind die zugrundeliegenden Prozesse sehr langsam und die Schwingungen liegen im Millihertz-Bereich bei Auslenkungen weniger Nanometer. Zur Vermessung der verursachten Auslenkung durch die chemische Expansion eignen sich Laser-Doppler-Vibrometer (LDV). Allerdings werden kommerziell verfügbare LDVs durch starke niederfrequente Rauscheinflüsse durch Störungen aus der Umwelt (wie Hitzeflimmern und mechanische Schwingungen) limitiert.

Methoden

Das Ziel dieses DFG geförderten Projekts ist, ein geeignetes Messverfahren zu entwickeln, das die Messung von Schwingungen im Millihertz-Bereich ermöglicht. Dazu ist es erforderlich niederfrequente Rauschquellen im Frequenzbereich von wenigen mHz bis zu etwa 10 Hz zu analysieren. Zur Kompensation der Umwelteinflüsse, wurde ein differentielles Laser-Doppler-Vibrometer (DLDV) entwickelt, mit dem Störeinflüsse signifikant verringert werden können.

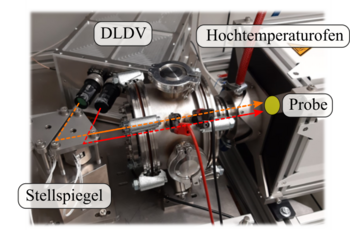

Der in Kooperation mit der Arbeitsgruppe der Hochtemperatur-Sensorik am IEPT realisierte Messaufbau zur Untersuchung der chemischen Expansion mit Hilfe des entwickelten DLDVs ist in der nachfolgenden Abbildung dargestellt:

Hierbei werden der Mess- und Referenzstrahl des DLDVs über zwei Stellspiegel auf der im Hochtemperaturofen befindlichen PCO-Probe positioniert. Durch die differentielle Messung können Störungen durch Umgebungseinflüsse so signifikant reduziert werden. Dies ist im nachfolgenden Spektrum verdeutlicht.

In der Abbildung ist der Rauschpegel einer LDV- und DLDV-Messung bei einer Messung einer PCO-Schicht bei 650 °C dargestellt. Insbesondere im niederfrequenten Bereich < 0,1 Hz liegt der Rauschpegel einer DLDV-Messung signifikant unter dem einer LDV-Messung.
